ZW32-12/T630-20戶外高壓真空斷路器
瀏覽量:
1040

ZW32-12/T630-20戶外高壓真空斷路器

ZW32-12/T630-20型戶外高壓真空斷路器系三相交流50Hz戶外高壓開關設備，主要用于10kV農網和城網的電力系統，作為分、合負荷電流、過載電流及短路電流之用，也可用于其它類似場所。ZW32-12系列戶外交流高壓真空斷路器符合國家標準GB1984《交流高壓斷路器》和國際電工委員會IEC62271-100《高壓交流斷路器》等標準。
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1040
產品編號
數量
-
+
庫存:
0
產品描述
參數
技術指標
相關應用

ZW32-12/T630-20型戶外高壓真空斷路器系三相交流50Hz戶外高壓開關設備，主要用于10kV農網和城網的電力系統，作為分、合負荷電流、過載電流及短路電流之用，也可用于其它類似場所。ZW32-12系列戶外交流高壓真空斷路器符合國家標準GB1984《交流高壓斷路器》和國際電工委員會IEC62271-100《高壓交流斷路器》等標準。

掃二維碼用手機看
未找到相應參數組，請于后臺屬性模板中添加



序號

名稱

單位

數據

1

額定電壓

kV

12

2

額定電流

A

630

3

工頻耐壓

kV

42

4

雷電沖擊耐壓（峰值）

kV

75

5

額定短路開斷電流

kA

12.5、16、20

6

額定短路關合電流（峰值）

kA

31.5、40、50

7

額定峰值耐受電流

kA

31.5、40、50

8

4s額定短時耐受電流

kA

12.5、16、20

9

額定操作順序



分-0.3S-合分-180S-合分30

10

額定短路開斷電流開斷次數

次

30

11

機械壽命

次

10000

12

儲能電機額定電壓

V

DC或AC 220、110DC24

13

額定操作電壓          分閘線圈

V

DC或AC 220、110DC24

（配專用彈簧操動機構）合閘線圈

14

過流脫扣器額定電流

A

5

15

動靜觸頭允許磨損厚度

mm

3

16

質量

kg

100(單側帶隔離)

17

極間中心距離

mm

340±3

結構特點：

1、斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維修、體積小、重量輕和使用壽命長等特點。

2、斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，特別適用于嚴寒或潮濕地區使用，

3、三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，或采用戶內環氧樹脂外包有機硅橡膠固體絕緣；具有耐高低溫、耐紫外線、耐老化等特點。

4、操動機構采用小型化彈簧操動機構，儲能電機功率小，分合閘能耗低；機構傳動采用直動傳輸方式，零部件數量少，可靠性高。操動機構置于密封的機構箱內，解決了操動機構銹蝕的的問題，提高了機構的可靠性。

5、斷路器的分、合閘操作可采用手動或電動操作及遠方遙控操作?？膳c智能控制器配套實現配電自動化，也可以與重合控制器配合組成自動重合器、分段器。

6、斷路器可以裝設二相或三相電流互感器，供過電流或短路保護用，也可以給智能控制器提供電流采集信號；根據用戶要求可加裝計量用電流互感器。

7、斷路器可外帶三相聯動的隔離開關，在隔離開關分閘狀態下有明顯可見斷口，并具備與斷路器本體之間的防誤聯鎖裝置，只有在隔離刀完全合閘或完全分閘時才可操作斷路器?？蛇B裝避雷器支柱絕緣子，維護方便。

外形及安裝尺寸

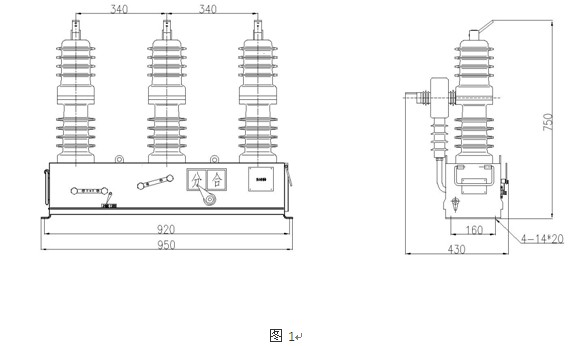

1、不帶隔離斷路器外形尺寸圖見圖1

01

02
